自動70L沈積物の排水システム380V ISO9001

製品の説明

完全な沈積物の排水システム

排水する遠心沈積物および厚くなり、排水している私達の会社が、沈積物のために通常使用されて作り出す乾燥装置はLWシリーズ デカンターの遠心分離機で主に（か手回し締め機）、フル オートマチックの凝集剤の準備および投薬装置、押しつぶすおよび打抜き機、沈積物の供給ポンプ、投薬ポンプ、shaftlessねじコンベヤー、流量計、制御弁および完全なフル オートマチックの制御システム沈積物構成される。、オートメーションの適度な構成高度の構造によって特徴付けられて、高度、連続的な気密操作、安全な、信頼できる操作、等のそれは産業下水の地方自治体の下水、田園下水、病院の下水、等、またさまざまなタイプの処置に適当である。



システム働き主義

第一次沈降および二次沈降を経た地方自治体の下水からの混合された沈積物に普通約2-3%の固形分がある。それはそれから排水され、デカンターの遠心分離機（かベルト フィルター、手回し締め機）および排出された沈積物と厚くされて約80-85%の含水率を持っている。後で、沈積物は約30%に除湿および乾燥のための扱われた沈積物の低下の沈積物の低温ヒート ポンプの暖房そして除湿装置に、および含水率を入る。従って、熱分解の後の焼却または利用のような沈積物の無害な処置は、行なうことができる。



適用範囲

長い間、現在水処理の圧力および沈積物の処置についての無知が原因で、沈積物の約30%だけは安全に捨られる。多量のぬれた沈積物は任意、単にlandfilled運ばれるかまたは積まれる。空気に露出されて、沈積物は傾向がありカを悪臭を放ち、引き付けるために肥料として使用することができない。



沈積物の処置および処分のための水質汚染の防止のための活動計画の条件はそして処置および他の関連した国の法律および規則近年増加し続けた。従って、沈積物は更に安定した、無害な資源の処置および処分を経、ごみ処理、焼却、土地利用、等のための沈積物の含水率は60%より低い。

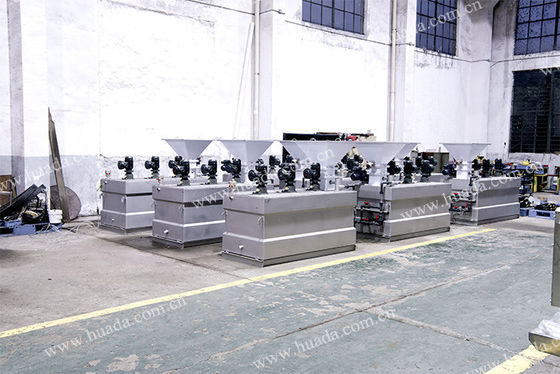

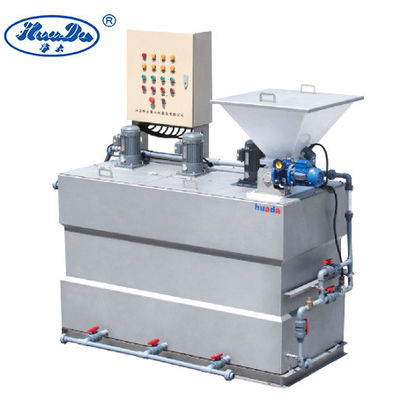

PAMの解決の自動投薬装置

主にシステム、自動量的な水注入装置、渦のプレウェッチング装置、液体レベルの監視装置、感動的な装置、パイプライン、弁、等に投薬する自動乾燥した粉で構成されるJYシリーズPAMの解決の自動投薬装置は、乾燥した粉の貯蔵、供給、wetting、分解および治癒を統合するシステム機器である。フル オートマチック制御の下のシステムは高分子ポリマー解決のバッチそして連続的な準備に使用することができる。それは汚水処理、飲料水の浄化、産業排水処理、製紙、鉱石の製錬、等で広く利用されている。

働き主義

高性能の渦のwetting装置を通したPAMの粉のパスは水と、それから、0.1~0.5%の集中のPAMの解決に十分にかき混ぜられ、分解されて混合される。後で、解決はスタンバイの適用のための貯蔵タンクに治り、置かれる。



準備された解決の治癒時は代理店の性質、プロセスの必須の流動度および装置の有効な容積によって決まり、一般に、解決の分解そして治癒時は分解を保障するために45-60minにおよび代理店の解決の治癒の効果および完全な治癒達する。

一定の流動度に従う給水は同時に、自動的に量的な乾燥した粉を加え、;プレウェッチング装置の力をぬらしなさい、混合および分解のための分解タンクに置きなさい;液体レベルが流出の高さに達するとき、かき混ぜることのための治癒タンクにそれを置けば治って同時に、分解タンクの解決をかき混ぜれば;液体レベルが流出の高さに達するとき、貯蔵およびスタンバイの適用のための貯蔵タンクにそれを置きなさい;治癒の後で貯蔵タンクの解決が高い液体レベルに上がるとき、準備されたPAMの解決を使用しなさい。最初の準備の後、24時間連続操作の必要性を満たすことができる新しい解決を準備している間プロセスに必要な装置供給の解決。



JYシリーズ解決の自動投薬装置の技術的な変数

項目	モデル
	JY500	JY1000	JY1500	JY2500	JY4000	JY6000
有効な容積（m3）	1030	1160	1570	2640	4500	6500
薬室容積（L）の投薬	70	70	70	70	70	70
投薬するモーター力（kw）に	0.18	0.18	0.18	0.18	0.18	0.18
準備容量（L/h）	500	1000	1500	2500	4000	6000
比例させる集中（%）を	1-3	1-3	1-3	1-3	1-3	1-3
水吸入圧（Mpa）	0.3	0.3	0.3	0.3	0.3	0.3
水入口の流動度（m3/h）	0-3	0-3	0-3	0-4	0-4	0-4
最高の適量（Kg/h）	0.85-3.6	0.85-3.6	1.7-7.2	2.5-9	3.4-14.4	4.5-20
タンク材料	304	304	304	304	304	304
電源（V）	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz
重量（kg）	400	420	500	600	750	880
次元（mm）	2000*1000*1830	2200*1000*1830	2200*1200*2150	2600*1450*2150	3000*1500*2200	4000*1750*2500



注:最高の適量は完全な治癒の前提の下で最低で1時間あたりの適量を-乾燥した粉の投薬の螺線形の最高速度示す。



実際の操作では、投薬の螺線形の速度は乾燥した粉の適量を調節する集中の条件に従って調節することができる;入口の水圧（流動度）は準備の集中の条件および出力条件を満たすために調節することができる。



特別の機会に、設計は単位時間ごとの乾燥した粉の適量を高めるために変えることができる。順序を置いている間1時間あたりの適量を高めるためには、そのような要求を提言しなさい。

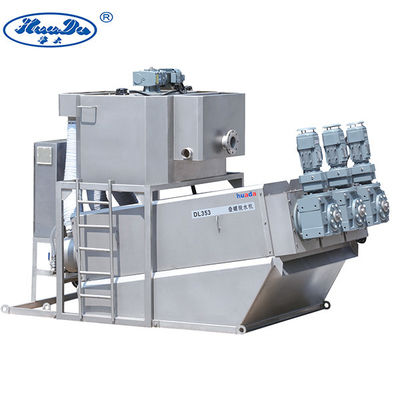

沈積物の排水システム–手回し締め機

適用範囲

地方自治体の下水としてそのような企業で、食糧、飲料、虐殺および繁殖、印刷および染まること、製紙、革および医薬品排水する手回し締め機は沈積物のために広く利用されている。



構造および運営原則

手回し締め機の分離の単位は小さいギャップとの互いで中間積み重なる固定リングおよび浮遊リングで構成される。螺線形シャフトはそれを周辺を取巻いて動くために通り、浮遊リングを運転するために回る。綿状の固まりにされた泥パイの水は固定リングと浮遊リング間のギャップによってフィルタ・アウトされ、妨害を防ぐために浮遊リングは周辺を取巻いて動く。固定リングと浮遊リング間のギャップは厚化の地帯からの排水の地帯にケーキの出口の方向に沿ってより小さくなり、強制排水は沈積物の出口の背圧の版によって形作られる背圧の下で達成される。



沈積物は沈積物の入口に沈積物の移動ポンプによって送られ、凝集剤は沈積物が凝集剤と十分にかき混ぜられ、綿状の固まりになる凝結混合タンクにメーターで計られ、送られる。大きいflocculesに綿状の固まりになることの後で、沈積物は螺線形の沈積物の入口から螺線形の分離の単位で入る。厚くなっている螺線形の行為の下で排水の地帯の方に動いている間螺線形の分離の単位のflocculesは重力の下にある。排水の地帯の浮遊リングと固定リング間のギャップは狭くなり、沈積物は背圧の版の行為の下で更に、そして沈積物の出口からケーキとして排出される加圧され、排水され。



技術的な変数

項目	モデル
	DL201	DL351	DL352	DL353
脱水の単位（kw）のモーター力	0.25	1.1	2.2	3.3
凝結のミキサー（kw）のモーター力	0.55	1.1	1.1	1.1
処置容量（kg DS/H）	40-60	100-150	200-300	300-450
電源（v）	380V、50hz	380V、50hz	380V、50hz	380V、50hz
機械重量（kg）	580	1340	2080年	2820
次元（mm）	2700*1000*1850	3115*850*2175	3115*1215*2175	3115*1700*2175



LWの沈積物の排水-熱心なデカンターの遠心分離機



遠心分離機は高速で回るボールでボールと同じ方向で動き、ある特定の速度の相違がある、また差動、基盤、供給および排出システム、等は構成されるスクロール。沈積物および凝集剤は特に設計されていた供給の部屋で混合の後でボールに入る。遠心力の行為の下で、綿状の固まりにされた粒子は沈降の地帯ですぐに分かれて、沈殿し、明白にされた液体はボールの端に流出の穴を通して排出される。BDのバッフルによって絞られ、の後のsedimented固体は、排水それ以上の圧縮のためのボールの乾燥セクションへのスクロール コンベヤーによって、押され、次にスラグ出口を通して排出される。ボールの固体の排水の時はスクロールとボール間の差動速度の調節によって制御することができる。



スキッド取付けられた沈積物の排水の総合システム

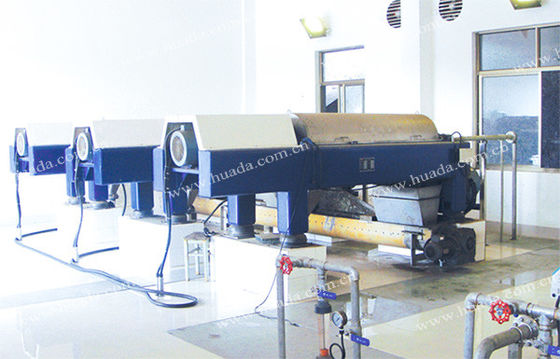

汚水処理プラントのLWシリーズ デカンターの遠心分離機の適用



主な特長

• ボールの速度:ボールは効果的にサイズ≥5μmの微粒子を明白にすることができる高速および大きい分離係数と設計されている。
• 長さ直径の比率:ボールの実際の有効な長さ直径の比率は≥4であり、ボールの沈積物の説明および排水の時を増加する沈降の間隔は長い。
• BDのバッフル:沈積物の含水率がより低いように、スクロール沈降セクション間に円のバッフルが乾燥セクションに解決セクションの沈積物を絞る乾燥セクションあり、;その間、それは沈積物と明白にされた液体間の関係を断ち切った。液体のプールの深さはスラグ出口より大きい場合もあり説明の効果がよりよければプロセスが時間がかかれば液体のプールがより深く。



技術的な変数

項目	モデル
	LW355*1460	LW450*1800	LW530*2120	LW650*2800
ボールの直径（mm）	350	450	530	650
ボールの速度（r/min）	4000	3200	2800	2500
分離係数	3100	2580	2300	2270
処置容量（m3/h）	8-15	20-35	30-50	40-70
主要なモーター力（kW）	22	30	55	70



電気制御システム

• PLC （プログラマブル コントローラ）は遠心凝集剤の準備のフル オートマチックか手操作、操作の監視、欠陥警報および連結の保護、等および投薬装置、打抜き機、供給ポンプ、流れメートル、等のための沈積物排水装置の制御システムで用いられる。
• システム スタート/ストップ、自動/手操作、分離、クリーニングおよび操業停止機能は前もって調整されたプログラムおよび個人化された設定に従って遂行することができる;
• それは自動的に一定したトルクの供給の容積を調節できる;
• それは自動的に押すトルクの変更に従って妨げる材料を防ぐために差動速度を増加するか、または減らすことができる;
• 油圧差動システムは油圧ドライブの圧力変更に従って自動的に差動速度を制御するために差動速度を調節する;
• それは前もって決定された集中に従って自動的に凝集剤の準備の集中を比例させ、連続的な、安定した量的な投薬の機能がある;
• 大型色のタッチ画面は操作のために利用でき、リアルタイムの装置の働く変数を表示できる。



押しつぶし、打抜き機

下流システムの供給のポンプ、遠心分離機および器械が正常に作動できるようにこの機械が主に沈積物の、織物、プラスチック、ゴム、骨、革、ガラス、等大きい木片をこわすのに使用されている（固形分との≤5）。それは高い処置容量、低負荷の消費、長い耐用年数、等によって特色になる。



Single-screwポンプ

ポンプは大きい鉛、すばらしい歯の深さおよび小さい螺線形の内部の直径が付いているねじが吸引の端からの軸方向に沿う排出の端に運ばれた媒体を押す肯定的な変位の移動ポンプである。非常に耐久力のある材料の作られて、それは0.2~5%の固形分および凝集剤が付いている沈積物の移動のために主に使用され、排出の流動度は頻度コンバーターによって調節することができる。



Shaftlessねじコンベヤー

LS shaftlessねじコンベヤーは運転装置、shaftless螺線形の刃、U字型取り替え可能な耐久力のあるはさみ金の版および棚で主に構成される。主に遠心分離機の排出出口からの屋外の貯蔵のヤードか交通機関車に排水されたケーキを運ぶことを使用する。全仕事は気密の状態で環境をきれい保つために行われる。



低温ヒート ポンプの乾燥- SDDRの総合システム--に泥をつけなさい

SDDRの沈積物の低温ヒート ポンプの暖房および除湿装置は泥をつける85%の含水率とまたは最低10%により低い効果的に沈積物を扱うことができる深い排水装置にある。それは地方自治体の沈積物、産業沈積物および固形廃棄物、有害排出物および他の沈積物の処置で広く利用されている。



働き主義

乾いた空気を気密の乾燥の部屋に注入し、湿気交換によって沈積物の湿気を取り、そして空気の湿気を、同時に凝縮させ、取除き、蒸化器をヒート ポンプの主義を湿気の凝縮の潜熱を回復するのに利用し乾いた空気を熱するのに使用し、空気を乾燥の部屋に再び吹くために使用しなさい。熱回復技術が採用されるので、無駄熱は気密の乾燥モードで出ない。



技術的な利点

モジュール設計

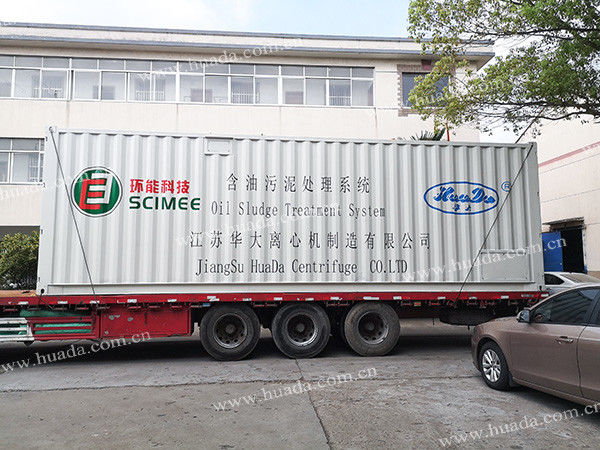

スキッド取付けられるか、またはvehicle-mounted設計は現地アセンブリ構造を行なうことを不必要にする

分解し、集まること容易な汚染を避けるヒート ポンプおよびファンは統合される

尾ガスの処置モジュールは統合される、従って別のスキッドは要求されない



環境に優しい

化学付加がない、従って沈積物のそれに続く処分は影響されない

装置は低温で気密の方法で動き、環境に優しい熱気はリサイクルされ、再使用される、

尾ガスの処置装置は乾燥の場所の悪臭を防ぐ固体排出の港で選択式に組み立てられる

新しい冷却するODP=0のGWPの価値は極端に低い、働く騒音である <55 decibels="">



エネルギー保存

エネルギー回収率は100%に近く、2.5~4.2kg沈積物は電気のちょうど1キロワット時と排水することができる

装置はエネルギー保存および消費の減少に最もよい解決を提供する顧客の要求に従ってカスタマイズすることができる



信頼性

装置は低速で動き、防蝕材料を使用する

装置の移動式末端の監視はちょうど1つのキーと実現することができる

それに保護、失敗の予言、早期警報および操業停止機能を置くソフトウェアがある



企業収益

集中される

江蘇Huadaの遠心分離機Co.、株式会社のSCIMEE （標準的なコードの子会社:300425は張家港市の1993年、中国の出現の港町に）、確立された。それは一流の国内遠心分離機の製造業者である。長年にわたって、それはろ過および分離の機械類の研究開発に、生産および販売常に焦点を合わせ、科学的で、適度な技術革新との企業を導くために、専門にされ、標準化されたカスタマー サービスの市場、優秀な管理との保証の質勝ち、集中された注意の各顧客にsolid-liquid分離問題に解決を提供するために開いた、双方にとって好都合な協同システムを造ることを主張した。



専門にされる

顧客の個々の必要性に応じて、それは経験に基づいて設計および製造工程のオートメーションそして人間化された設計を統合し実用的で、実行可能な分離技術的な解決およびプロダクトを遠心分離機の技術およびモジュール設計を最大限に活用することによって顧客に与える。



革新的

Huadaは先導的な役割に大いに帰因する国内遠心分離機の市場の主要なポジションを保持し、（両方のユーザーおよび同等者を導く）。それにいくつかの新製品および新技術があるが、最初の使用の遠心分離機を分離の条件を満たしてもらうことに満足ではない。それは遠心分離機の長期性能についてもっと心配し、顧客のための高い生産性のような問題を、高い洗浄率、低い水晶破損率、低い残余率および低負荷の消費解決し、安全で、理性的で環境に優しい分離の装置および解決を顧客に与えることを望む。
